機器の表面を現場で鏡面仕上げ及びエッチングを行い、レプリカを採取して観察し、機器に発生した割れなどの欠陥形状、及び、金属材料の劣化の状況を調査することができます。
特長
| 1 | 溶接部及び母材、割れ発生部位など、金属材料であればほとんどの材質に適用可能。 |
|---|---|
| 2 | 機器を切断することなく、非破壊的に検査。 |
| 3 | 採取したレプリカは、光学金属顕微鏡および走査電子顕微鏡で写真撮影可能。 |
| 4 | 組織試験（粒度測定、組織判断）が可能。 |
| 5 | 現場でのレプリカ採取から顕微鏡写真撮影、解析及び評価までを一貫して施行。 |
| 6 | 弊社で、他の非破壊検査と並行して施行可能。 |
| 7 | 高温クリープ損傷の余寿命評価が可能。 |
検査仕様
| 1 | 材質：鉄鋼、各種ステンレス鋼、耐熱合金、ニッケル、チタン、アルミ合金等 |
|---|---|
| 2 | 温度範囲：常温（最高７０℃） |
| 3 | 対象となる劣化 |
- オーステナイトステンレス鋼の鋭敏化
- ステンレス鋼等のシグマ相脆化
- ボイラーチューブ等の高温クリープ損傷
- 水素侵食
- チタンの水素脆化
レプリカ法により撮影した組織写真
オーステナイト系ステンレスの鋭敏化
フェライト・パーライト
クリープボイド
レプリカ観察に使用する装置
エネルギー分散型Ⅹ線分析装置付き走査電子顕微鏡

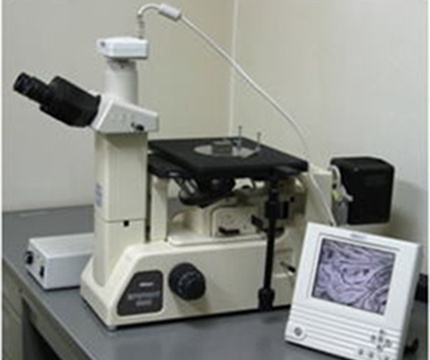

光学金属顕微鏡
